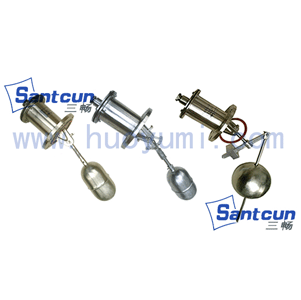

UQK-01，UQK-02，UQK-03型浮球液位控制器適用于對各種容器內液體的液體控制，當液位到上、下切換值時，控制器觸點發出通斷開關式信號。 該產品分為普通型和防爆型兩大類，防爆型能用于易燃和易爆介質為1.2級及A、B、C組承壓容器的液位控制。改浮球液位控制器不適用于對黃銅、不銹鋼等材料有較強腐蝕作用以及含有導磁雜質的介質。
|
型號名稱 |
防護等級 |
介質壓力 |
介質溫度(℃) |
凈重 |
切換差 |
整定方式 |
安裝形式 |
電源及觸點容量和壽命 |
|
UQK-01 |
dIIBT4 |
1.0 MPa |
普通：≤100℃ |
1.5～2.0Kg |
≤8 |
不可調 |
水平 |
交流：220V/1.5A、110V/2.5A |
|
UQK-02 |
dIIBT4 |
1.0 MPa |
25～550 |
有級可調 |
水平 |
|||
|
UQK-03 |
dIIBT4 |
1.0 MPa |
8～1000 |
無級可調 |
垂直 |
浮球液位控制器的安裝方法工作原理及安裝示意圖：
1. UQK-01，UQK-02，UQK-03型浮球液位控制器采用非標凸面法蘭與被控容器相連接，用戶在安裝時應配置相應的對接法蘭（凸緣B）（見下圖）
2. UQK-01，UQK-02型浮球液位控制器為水平方向安裝，UQK-03型浮球液位控制器為垂直方向安裝（見下圖），(凸緣B)為被控容器與(法蘭A)的非標準連接件，用戶根據圖示尺寸相應配置，凸緣與被控容器連接時，應注意凸緣上 6-M10 方向。
3. UQK-02型浮球液位控制器的動作范圍的整定屬有級調整，#大動作范圍為550mm。動作范圍調整方法：調節扇形杠桿上的上、下兩定位螺釘?shù)南鄬ξ恢茫ǜ淖兏∏驍[動半徑）即可實現。
4. UQK-03型浮球液位控制器在安裝時，因其浮球直徑大于法蘭孔直徑，故容器蓋應為可拆裝；
UQK-03型浮球液位控制器的動作范圍的整定屬無級調整，標配#大動作范圍為1000mm；其他長度需訂制。
浮球液位控制器的注意事項：
●該型號控制器屬非防水型結構，不宜在室外露天場合使用；
●在安裝時應使金屬外殼可靠接地（一般可接在法蘭上），以確保用電安全；
●被控介質不應有導磁雜質，且液面波動頻率不能太大；
●使用中的儀器應定期檢查；
●控制器自出廠之日起保用十八個月，凡屬產品質量問題，本廠負責質量問題，本廠負責及時維修或更換。
歡迎選購淮安三暢生產的UQK-01，UQK-02，UQK-03浮球液位控制器，同時可以根據客戶要求生產，誠信地衣質量為先！
