表壓和絕對壓力變送器設計原理圖文比較
現在位置: 壓力變送器 > 新聞中心 > 經驗與文獻 > 正文

表壓和絕對壓力變送器設計原理圖文比較

時間:2021-02-23 18:16:01

 表壓和覺對壓力變送器設計原理圖文比較Pai壓力變送器_差壓變送器_液位變送器_溫度變送器

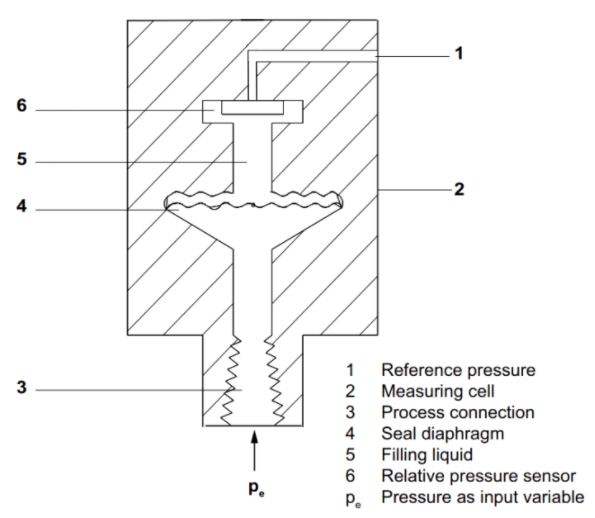

表壓測量的傳感器設計
表壓測量的傳感器設計
        輸入壓力通過密封膜片(4)和填充液(5)傳輸?shù)奖韷簜鞲衅鳎?),從而取代其測量膜片。位移會改變電橋電路中測量膜片中四個壓電電阻的電阻值。電阻的變化會導致電橋輸出電壓與輸入壓力成比例。跨度≤63 bar的變送器測量相對于大氣的輸入壓力,跨度≥160 bar的變送器測量相對于真空的壓力。

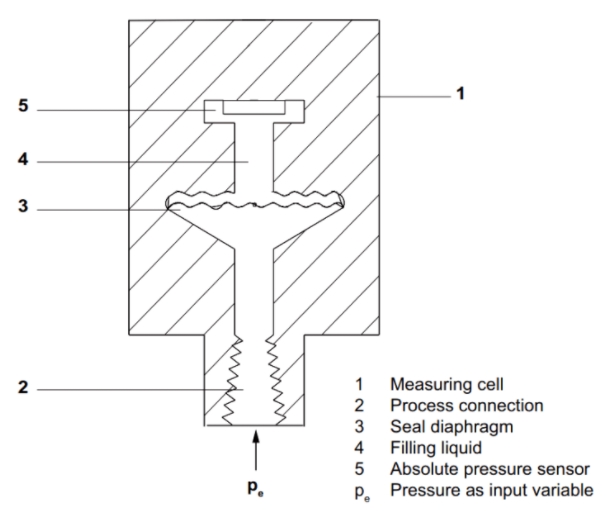

覺對壓力測量的傳感器設計
覺對壓力測量的傳感器設計
        輸入壓力通過密封膜片(3)和填充液(4)轉移到覺對壓力傳感器(5),從而取代其測量膜片。位移會改變電橋電路中測量膜片中四個壓電電阻的電阻值。電阻的變化會導致電橋輸出電壓與輸入壓力成比例。

壓力變送器框圖:
        輸入壓力通過傳感器(1)轉換為電信號。該信號被測量放大器(2)放大,并在模數轉換器(3)中數字化。在微控制器(4)中分析數字信號,并就線性和熱特性進行校正。

        然后在數模轉換器(5)中將其轉換為4至20 mA的輸出電流。二極管電路提供反向電壓保護。您可以在連接(10)處使用低歐姆電流表進行不間斷的電流測量。

        測量單元特有的數據,電子數據和參數設置存儲在兩個非易失性存儲器(6)中。地衣個內存與測量單元鏈接,第二個內存與電子設備鏈接。

        按鈕(8)可用于調用各個功能,即所謂的模式。如果您的設備帶有數字顯示器(9),則可以使用它來跟蹤模式設置和其他消息?梢酝ㄟ^HART調制解調器(7)用計算機更改基本模式設置。

相關產品tuijian:投入式液位計
